Systém SWS pro hospodaření s vodou od SCHELL - komplexní stavebnicový systém pro inteligentní hospodaření s vodou

Čas k přečtení 16 minuty

Rozvody pitné vody v částečně veřejných, veřejných a komerčních budovách staví plánovače, řemeslníky a provozovatele před rozsáhlé výzvy. Nařízení o pitné vodě vyžaduje dodržování všeobecně uznávaných pravidel techniky, coby základu pro správný provoz. Kvalita pitné vody musí být zaručena na každém odběrném místě. Provozovatel zodpovídá za to, že dochází k dostatečné výměně vody –
a sice nejpozději každých 72 hodin. Protože při přerušení provozu dochází ke stagnaci vody ve vedení na příliš dlouhou dobu. Potenciální nebezpečné mikroorganizmy se pak mohou nadměrně rozmnožovat. Pravidelná kvalifikovaná výměna vody tomu zabraňuje.

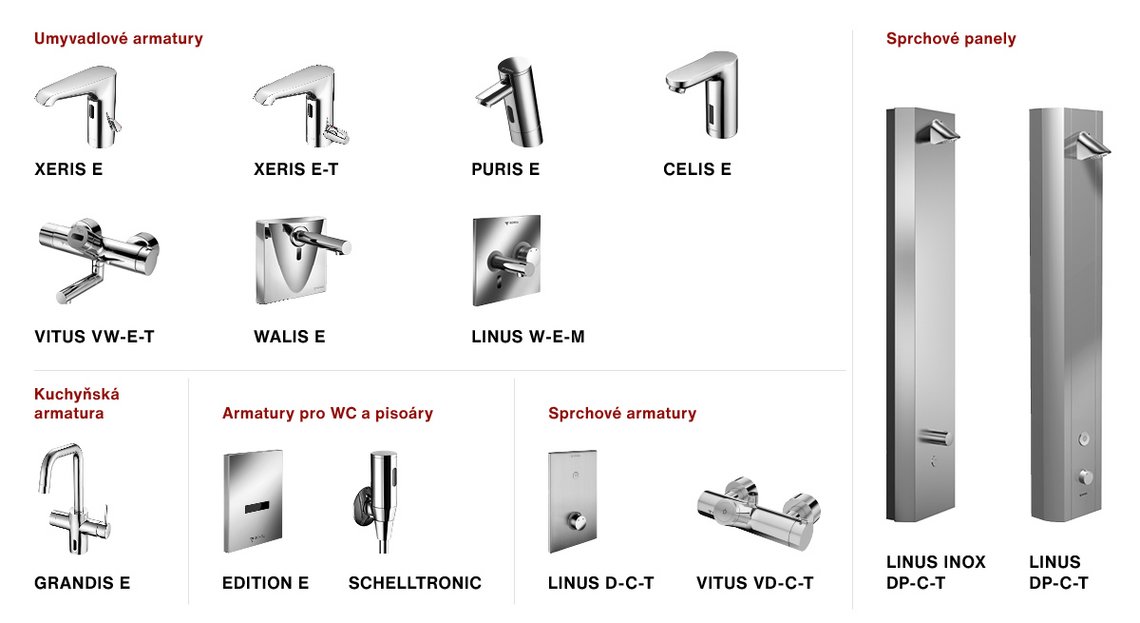

Jako odborník na inteligentní řešení na podporu při zachování kvality pitné vody vás podporujeme při zachování kvality pitné vody v budovách a při zvyšování efektivity budov. Pomocí systému SWS pro hospodaření s vodou od SCHELL lze propojit a ovládat velké množství armatur SCHELL a příslušných dalších produktů od SCHELL – ideální základ pro hygienický a efektivní provoz rozvodu pitné vody.

V tomto článku vám představíme oceněný Systém SWS pro hospodaření s vodou od SCHELL: Funguje na principu stavebnicového systému a lze jej libovolně přizpůsobit a rozšířit. Přesvědčte se, jak snadné je plánování a instalace a jakým způsobem systém podporuje efektivní a hygienický provoz.

Pomocí systému SWS lze propojit, ovládat a spravovat všechny armatury SCHELL v budově. V případě potřeby lze přizpůsobit nastavení jednotlivých armatura zvlášť. Flexibilní bezdrátové propojení a / nebo propojení pomocí kabelu poskytuje výhody ohledně dodatečného vybavení – i u stávajících budov. Pokud není k dispozici dostatečné množství zásuvek, lze využít možnosti bezdrátového připojení, které využívá jako zdroj napětí baterie.
Princip fungování SWS: málo komponentů - mnoho možností. Centrální částí je SWS server pro hospodaření s vodou, se kterým jsou spojeny všechny armatury. Programování, ovládání a kontroly se provádí centrálním způsobem.
Systém SWS podporuje zachování kvality pitné vody pomocí automatického proplachování usazené vody. To lze centrálně naprogramovat a pak aktivovat v určené časy a zároveň dokumentovat. Díky možnosti vytváření skupin mohou probíhat proplachy usazené vody na různých armaturách ve stejný časový okamžik. Lze simulovat běžný provoz. Také úkony údržby jako např. výměna baterií u armatur, lze plánovat předvídavě a efektivně.
Použití systému pro hospodaření s vodou od SCHELL provozovateli přináší cenné výhody: SWS podporuje zodpovědné osoby při koncipování hygienického provozu rozvodů pitné vody a při povinné dokumentaci opatření pro zachování kvality pitné vody - také při různém vytížení provozu rozvodu. Automatizované procesy šetří čas, náklady a provozovatelům přináší cennou podporu při řádném provozu rozvodů pitné vody.
SWS lze navíc použít jako samostatné řešení nebo je lze přes brány zaintegrovat do nadřazeného systému techniky rozvodů v budově.
Doplňkové online služby SMART.SWS, které se obsluhují formou prohlížeče, umožňují dokonce vzdálený přístup k zařízení SWS z celého světa.

SWS server pro hospodaření s vodou

Srdcem systému je inteligentní server se svým softwarem. Má na starost centrální programování parametrů armatury, proplachy usazené vody, provádění termické dezinfekce, a rovněž analýzy a dokumentaci. Data o až 64 účastnících jsou přenášena pomocí bezdrátové technologie a/nebo pomocí kabelu. Je možné provozovat více SWS serverů současně. SWS server lze pomocí SWS bran zaintegrovat i do nadřízeného systému managementu budovy.

SWS správce bezdrátového spojení FM

Bezdrátový manager slouží k přemostění větších bezdrátových tras přenosu. Funguje jako repeater a je provozován pomocí síťového zdroje.

SWS kabelový bus-extendér BE-K

Kabelový Bus-extendér BE-K přenáší data z armatury k serveru SWS a zpět pomocí kabelu až o délce 350 m (součet délek kabelů smí dosahovat maximálně 1000 m). Ten samý kabel slouží pro napájení BE-K a armatury napětím.

SWS BUS extendér - bezdrátový BE-F

Bezdrátový Bus-extendér BE-F se stará o bezdrátový přenos dat mezi SWS serverem a elektronickou armaturou. Napájení napětím nastává alternativně přes box armatury s baterií nebo pomocí síťového adaptéru. BUS extendér funguje při napájení síťovým napětím také jako repeater (bezdrátové síťové zařízení MESH).

Síťový zdroj sběrnice SWS

Síťový zdroj sběrnice napájí všechny používané kabely Bus-extendéru a jimi spojené armatury v síti, a rovněž SWS server proudem.

Brána SWS

Brány umožňují napojení systému SWS pro vodní management na infrastrukturní technologii budovy. Brána převádí SWS protokol do požadovaného standardního BUS protokolu. Podle protokolu a počtu požadovaných datových bodů jsou Vám k dispozici brány SWS pro všechny běžné protokoly. Na každý napojený SWS server je vyžadována jedna SWS brána.

SMART.SWS

Se SMART.SWS, inovativním doplňkem SWS, mohou uživatelé online vyvolávat data z analýz a sledovat důležitá stavová hlášení a vyhodnocení nad rámec jednotlivých budov - bez ohledu na to, kde se nacházejí.

Zabezpečení dat a aktualizace

Téma zabezpečení dat je u SWS jednou z priorit: Server, wifi spojení a bezdrátové spojení jsou zabezpečené.
Systém je chráněn heslem. Pomocí správy uživatelů lze určovat přístupová práva.
Bezdrátové bus-extendery vytváří společně se serverem jednu bezdrátovou síť, která byla optimalizovaná pro automatizování provozu v budovách.
SWS je stejně jako ostatní softwarové aplikace přizpůsobován neustálému technickému vývoji. Pro všechny hlavní systémové komponenty proto poskytujeme aktualizace, které jsou pro vás bezplatné.

Uživatelé a správa profilů

SWS navíc usnadňuje každodenní práci. Pomocí správy uživatelů obdrží různé osoby stanovená přístupová práva. Úklidový personál tak může například samostatně zapínat zastavení čištění pro určité oblasti. Každý uživatel má vlastní heslo, které může individuálně měnit. Ve správě profilů jsou pro určité uživatele aktivovány relevantní funkce. Tak mohou osoby využívat různé výhody SWS podle hierarchických úrovní, aniž by ovlivňovaly jiné oblasti.

Integrace do techniky rozvodů v budově

Přes brány SWS jako rozhraní je možné integrovat SWS do všech běžných systémů techniky rozvodů v budovách (GLT). Komunikace je přitom zajištěna formou dotazování ze strany techniky rozvodů v budově ohledně aktuálního stavu datového bodu (např. teploty). Brány SWS „překládají“ dotaz a od serveru pro hospodaření s vodou získávají data, která pak také překládají a předávají dál. Pomocí brán SWS lze prostřednictvím GLT vyvolávat vybrané informace z SWS.
Každá brána SWS slouží pro 200, 500, 1000 a 2500 datových bodů. O tom, které datové body mají být technikou rozvodů v budově monitorovány, rozhoduje provozovatel.

SWS umožňuje zabránit náročným stavebním opatřením s vysekáváním zdiva kvůli výměně potrubního vedení: široké průřezy potrubí a nízké současné průtoky představují riziko pro zajištění kvality pitné vody, pokud v rámci běžného využívání není dosažen původně plánovaný plný provoz. Řešení pomocí systému SWS pro hospodaření s vodou: pro pravidelné proplachy usazené vody se připojené armatury SCHELL slučují do skupin přes SWS. Vytváření skupin umožňuje, že u armatur z jedné skupiny se proplach usazené vody aktivuje a provádí v přesně stejný okamžik. Takto se vytváří nezbytné rychlosti proudění v potrubním vedení, které jsou důležité pro turbulentní proudy. Montáž produktů SCHELL je ve srovnání se stavebními pracemi včetně vysekávání ekologičtější z důvodu využití menšího množství zdrojů.
V případě změny používání objektu lze naprogramování armatur jednoduše přizpůsobit na nové okolnosti.

Obnovy u stávajících systémů často podléhají ročnímu schvalování rozpočtů. Takto mohou provádět například obce renovace pouze postupně. Tento způsob lze při zavádění SWS ideálně zohlednit. Modernizace větší školy, která se skládá z více budov, tak může být vykonávána během několika let. SWS lze totiž díky stavebnicovému systému rozšiřovat postupně - i za chodu.
Pokud je například nutné provést opravy ve více budovách školy, je možné to provést postupně. I v rámci jedné budovy je možné postupně dovybavit odběrná místa armaturami s možností připojení k síti.

Za svou jedinečnou funkčnost byl SWS nedávno vyznamenán mezinárodní cenou: Systém SWS pro hospodaření s vodou od SCHELL a jeho inovativní doplněk SMART.SWS získaly cenu World Future Award 2023. Jako „nejlepší systém pro hospodaření s vodou“ se SWS řadí mezi produkty, které podle názoru odborné poroty změní globální hospodářství a budou určovat budoucnost.

SWS:

• Podpora při zachování hygieny pitné vody
• moderní správce budov
• inovativní rozvody pitné vody

SMART.SWS:

• pohodlné sledování provozních parametrů dle německého předpisu VDI 6023
• kontrola stavových dat nezávisle na místě
• všechny budovy a připojené armatury na jednom přehledu
• rychlé přizpůsobení konfigurací, jako např. proplachů usazené vody
• pravidelné zprávy o provozu systému

Systém SWS pro hospodaření s vodou od SCHELL funguje na principu stavebnicového systému: několik, ideálně kompatibilních prvků umožňuje nejlepší možnou flexibilitu – jak u stávajících budov tak i u novostaveb. Pomocí SWS lze centrálně propojit, ovládat a monitorovat velký počet elektronických armatur od SCHELL. Pomocí SMART.SWS lze zajistit dokonce vzdálený přístup. Díky SWS jsou provozovatelé rozvodů pitné vody podporováni při provozu rozvodu pitné vody. SWS může být podporou při zachování kvality pitné vody a současné úspoře vody. Navíc podporuje provozovatele budov při úspoře cenného času a personálních nákladů. Díky SWS lze dosáhnout zákonem požadovanou výměnu vody a její dokumentaci i za složitých podmínek, jako jsou sezónní výluky provozu, a sice prostřednictvím automatizované aktivace a dokumentace.

V druhé části našeho blogu o systému SWS pro hospodaření s vodou od SCHELL se seznámíte s podrobnostmi ohledně armatur s ochranou proti netěsnosti od SCHELL.

Máte další dotazy na téma hospodaření s vodou ve spojení s SWS? Těšíme se až se s námi spojíte a rádi vám poradíme!
