Číslo položky: 03 085 00 99

umyvadlový modul MONTUS

Modul pro umyvadla montážní výška 115 cm. Pro montáž na stěnu stojanu a nástěnnou montáž. Pro na zdi zavěšená, bezbariérová umyvadla. Samonosný, práškově povlakovaný profilový ocelový rám s výškově přestavitelnými nožkami a traverzami.
Oznámení Porovnejte Vpřed dál datový list
Najděte místní kontakty
rozsah dodávky Technické specifikace Související výrobky BIM/CAD

obsah balení

  • modul pro umyvadla
    • Traverza pro upevnění umyvadla 40-375 mm, výškově přestavitelná
    • Pozinkované, výškově nastavitelné montážní patky 0 - 20 cm s protiskluzem
  • Upevňovací materiál pro montáž umyvadla (upevňovací čepy M 12 x 110 mm, ochranná hadice, matice, podložky, krytky)
  • Upevňovací materiál pro montážní nožky

údaje o dodání

  • hmotnost: 10,60 kg/kus
  • jednotka balení: 1

technické údaje

  • materiál: Rám ocel
  • povrch: Rám s práškovým povlakem

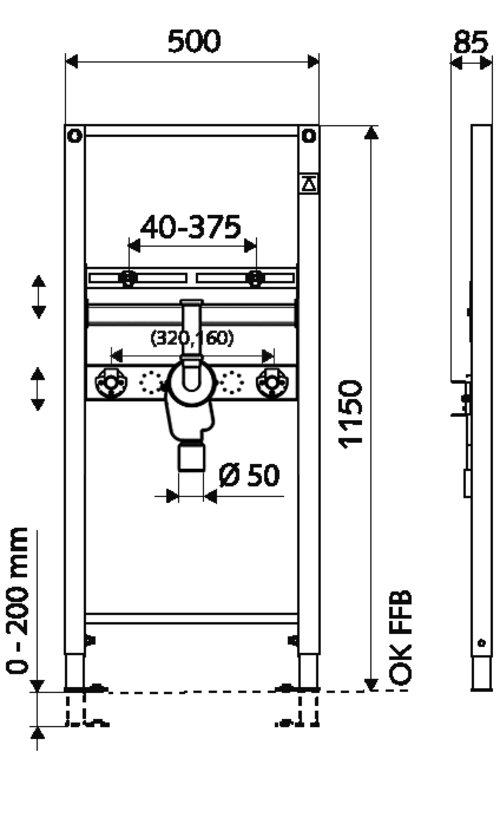

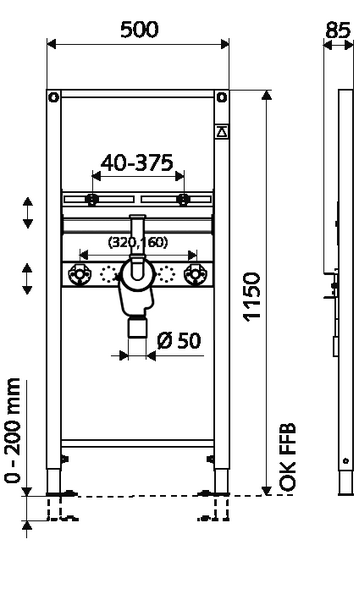

  • rozměry: š 50 cm x v 115 cm
  • Přípojka odpadní vody: Ø 50 mm
  • Přípojka vody: 2x DN 15 G 1/2 vnější závit (dole)
  • Vývod odpadní vody: Ø 50/40 mm (zakrácením)
  • Vývod vody: 2x DN 15 G 1/2 vnitřní závit
nutné příslušenství
Při montáži na stěnu
sada upevnění na stěnu MONTUS (120 - 170 mm)
obj. č.: 03 071 00 99
nebo
sada upevnění na stěnu MONTUS (150 - 210 mm)
obj. č.: 03 077 00 99
oznámení
  • nové provedení
Stahování

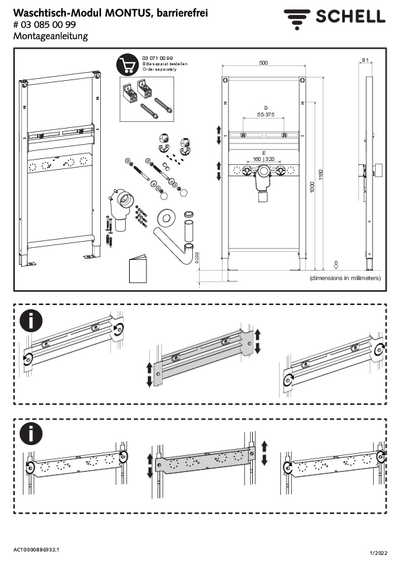

Montážní návod

Waschtisch-Modul MONTUS, barrierefrei
