Système de gestion d'eau SWS de SCHELL – le système modulaire global pour une gestion intelligente de l'eau

Durée de lecture de 16 minutes

Les installations d'eau potable des bâtiments semi-publics, publics et commerciaux posent de nombreux défis aux planificateurs, aux artisans spécialisés et aux exploitants. L'ordonnance sur l'eau potable exige le respect des règles techniques généralement reconnues comme base d'un fonctionnement conforme aux règles. La qualité de l'eau potable doit être maintenue à chaque point de prélèvement. Les exploitants sont responsables du renouvellement suffisant de l'eau –
et ce au plus tard après 72 heures. En effet, en cas d'interruption de l'exploitation, l'eau stagne dans les canalisations pendant une durée anormalement longue. Les micro-organismes potentiellement nocifs peuvent alors se multiplier de manière excessive. Un renouvellement régulier adéquat de l’eau permet de l’empêcher.

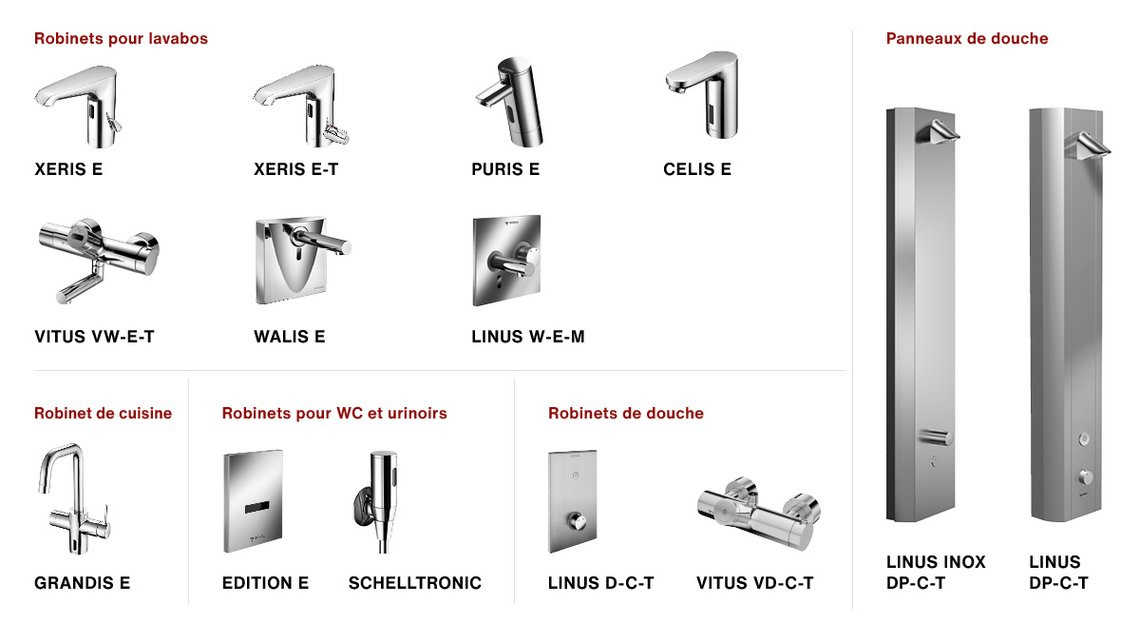

En tant qu'experts en solutions intelligentes d'aide à la préservation de la qualité de l'eau potable, nous vous aidons à préserver la qualité de l'eau potable dans les bâtiments et à augmenter l'efficacité des bâtiments. Le système de gestion d'eau SWS de SCHELL permet de mettre en réseau et de commander de nombreux robinets électroniques SCHELL et les produits de SCHELL correspondants – une base idéale pour un fonctionnement hygiénique et efficace de l'installation d'eau potable.

Cet article vous présente le système de gestion d'eau SWS de SCHELL primé : Il fonctionne selon un principe modulaire et peut être adapté et étendu de manière flexible. Découvrez à quel point la planification et l'installation sont simples et comment il contribue à un fonctionnement efficace et hygiénique.

Le SWS permet de mettre en réseau, de commander et de gérer tous les robinets SCHELL d'un bâtiment. Les réglages peuvent, si nécessaire, être adaptés individuellement pour chaque robinet. La mise en réseau flexible par radio et/ou par câble offre des avantages en termes d'équipement ultérieur, même dans les bâtiments existants. S'il n'y a pas assez de prises de courant, la mise en réseau par radio s'impose, l'alimentation en courant par batterie.
Le SWS fonctionne selon un principe simple : peu de composants – de nombreuses possibilités. La pièce maîtresse est le serveur de gestion de l’eau SCHELL, par lequel tous les robinets sont mis en réseau. La programmation, la commande et la surveillance des robinets sont centralisées.
Le SWS aide à préserver la qualité de l'eau potable grâce à des rinçages anti-stagnation automatisés. Ceux-ci peuvent être programmés de manière centralisée, puis exécutés à des moments précis et documentés. La possibilité de former des groupes permet d'effectuer plusieurs rinçages anti-stagnation sur différents robinets au même moment défini. Le fonctionnement conforme peut être simulé. Les interventions de maintenance, comme le remplacement des piles des robinets, peuvent également être planifiées de manière anticipée et efficace.
L'utilisation du système de gestion d'eau SCHELL apporte de précieux avantages aux exploitants : SWS aide les responsables à exploiter leur installation d'eau potable de manière hygiénique et à documenter les mesures de préservation de la qualité de l'eau potable conformément à leurs obligations, même lorsque les installations sont utilisées à des degrés divers. Les processus automatisés permettent de gagner du temps et de l’argent et offrent aux exploitants une aide utile en vue de garantir une exploitation conforme aux dispositions de leurs installations d’eau potable.
Le SWS peut également être utilisé comme solution individuelle, mais aussi être intégré dans un système de gestion du bâtiment prioritaire via des passerelles.
Le service en ligne complémentaire SMART.SWS, basé sur un navigateur, permet même d'accéder à distance aux installations SWS dans le monde entier.

Serveur de gestion d'eau SWS

Le serveur intelligent et son logiciel constituent le cœur du système. Il est responsable de la programmation centrale des paramètres des robinets, des rinçages anti-stagnation, des désinfections thermiques ainsi que de l'analyse et de la documentation. Les données des participants (jusqu'à 64) sont transmises par radio et/ou par câble. Plusieurs serveurs SWS peuvent être exploités en parallèle. Le serveur SWS peut également être intégré à un système de gestion du bâtiment de niveau supérieur via les passerelles SWS.

Gestionnaire radio FM SWS

Le gestionnaire radio permet de couvrir des portées radio plus importantes. Il assure la fonction de répéteur et fonctionne au moyen d'un bloc d’alimentation.

Extendeur de bus câblé SWS BE-K

L’extendeur de bus câblé BE-K transmet les données du robinet au serveur SWS et inversement par câble sur une distance de jusqu’à 350 m (le total des câbles ne peut pas dépasser une longueur de 1000 m). Le même câble sert à l’alimentation en courant du BE­K et du robinet.

Extendeur de bus radio SWS BE-F

L’extendeur de bus radio BE-F assure une transmission sans fil des données entre le serveur SWS et le robinet électronique. L'alimentation en courant peut s’effectuer alternativement via le compartiment à piles du robinet ou un bloc d'alimentation. Lorsqu'il est alimenté par la tension du réseau, l’extendeur de bus radio fait également office de répéteur (réseau MeshFunk).

Bloc d’alimentation bus SWS

Le bloc d’alimentation bus alimente en courant tous les extendeurs de bus câblés utilisés ainsi que les robinets interconnectés par ceux-ci et le serveur SWS.

Passerelle SWS

Les passerelles permettent d'intégrer le système de gestion d'eau SWS dans le système de gestion du bâtiment. Une passerelle traduit le protocole SWS dans le protocole bus standard souhaité. Selon le protocole et le nombre de points de données nécessaires, des passerelles SWS sont à votre disposition pour tous les protocoles courants. Une passerelle SWS est nécessaire pour chaque serveur SWS intégré.

SMART.SWS

Le complément novateur SMART.SWS du SWS offre aux utilisateurs un accès à distance depuis n'importe quel endroit du monde et leur permet ainsi de consulter les données d’analyse et de contrôler les messages d'état et les évaluation en ligne de tous les bâtiments.

Sécurité des données et mises à jour

La sécurité des données est une priorité pour le SWS : Le serveur, la connexion WLAN et la connexion radio sont sécurisés.
Le système est protégé par un mot de passe. La gestion des utilisateurs permet de définir des droits d’accès.
Les extendeurs de bus radio établissent avec le serveur un réseau radio optimisé pour la domotique.
Comme d'autres applications logicielles, le SWS est constamment adapté aux évolutions techniques. Nous mettons donc à disposition des mises à jour pour tous les composants essentiels du système, que vous pouvez obtenir gratuitement.

Gestion des utilisateurs et des profils

Le SWS facilite également le travail quotidien. La gestion des utilisateurs permet d’octroyer des droits d’accès définis à différentes personnes. Le personnel de nettoyage peut ainsi, par exemple, activer la mise à l’arrêt du nettoyage pour une zone précise. Chaque utilisateur dispose d'un mot de passe personnel qu’il peut modifier personnellement. La gestion des profils permet d’activer les fonctions pertinentes pour chaque utilisateur. Ainsi, les personnes situées à différents niveaux de la hiérarchie peuvent profiter des avantages du SWS sans pouvoir accéder à d'autres domaines.

Intégration dans le système de gestion du bâtiment

L'interface SWS Gateways permet d'intégrer le SWS dans tous les systèmes de gestion technique des bâtiments (GTB) courants. La communication prend la forme d'une requête envoyée au système de gestion du bâtiment afin de connaître l'état actuel d'un point de données (p. ex. la température). Les passerelles SWS « traduisent » cette requête et reçoivent du serveur de gestion d'eau des données qu’elles traduisent à nouveau avant de les transférer. Les passerelles SWS permettent au système GTB de consulter une sélection d'informations du SWS.
Chaque passerelle SWS existe pour 200, 500, 1000 et 2500 points de données. L’exploitant décide seul des points de données devant être surveillés par le système de gestion du bâtiment.

Le SWS permet d'éviter des mesures de construction coûteuses avec des travaux de piquage pour remplacer des conduites : des sections de conduites largement dimensionnées et des simultanéités trop faibles représentent un danger pour la qualité de l'eau potable si le fonctionnement à pleine charge initialement prévu n'est pas atteint avec l'utilisation réelle. La solution avec le système de gestion d'eau SWS : pour des rinçages anti-stagnation réguliers, les robinets SCHELL en réseau sont réunis en groupes via le SWS. Cette formation de groupes permet aux robinets se trouvant dans un groupe d'être commandés et d'effectuer des rinçages anti-stagnation exactement en même temps. Cela crée les simultanéités nécessaires, qui sont importantes pour atteindre des vitesses d'écoulement élevées dans les canalisations, ce qui crée des flux turbulents. L'installation des produits SCHELL s'avère plus durable que les mesures de construction nécessitant des travaux de piquage, grâce à une utilisation réduite des ressources.
En cas de changement d'affectation du bâtiment, la programmation des robinets peut être facilement adaptée.

Les rénovations de bâtiments existants sont souvent soumises à des limites budgétaires renouvelées chaque année. Par exemple, les responsables communaux ne peuvent souvent engager des travaux de rénovation que de manière échelonnée. Le SWS permet de répondre de manière idéale à ces conditions. Ainsi, une école polyvalente sur le campus de laquelle plusieurs bâtiments doivent être modernisés peut répartir les rénovations sur plusieurs années. En effet, grâce à son système modulaire, le SWS peut être étendu au fur et à mesure, même en cours d'utilisation.
Si, par exemple, plusieurs bâtiments d'une école doivent être rénovés, les changements peuvent se faire progressivement. Même à l'intérieur d'un bâtiment, il est possible d'équiper progressivement les points de prélèvement de robinets connectables.

Le SWS a récemment reçu des prix internationaux pour sa fonctionnalité unique : Le système de gestion d'eau SWS de SCHELL et son complément innovant SMART.SWS ont reçu le World Future Award 2023. Élu « meilleur système de gestion d’eau », le SWS rejoint les rangs des produits qui, selon le jury d’experts, vont révolutionner l’économie mondiale et façonner l’avenir.

SWS :

• Contribution à la préservation de l’hygiène de l’eau potable
• Facility Management moderne
• Installations d’eau potable en avance sur leur temps

SMART.SWS :

• Surveillance confortable des paramètres d’exploitation conformément à la norme VDI 6023
• Contrôles d'état indépendants du lieu
• Regroupement de tous bâtiments et robinets en réseau sur un tableau de bord clair
• Adaptation rapide des configuration, p. ex. pour les rinçages anti-stagnation
• Rapports réguliers sur l’utilisation de l’installation

Le système de gestion d'eau SWS de SCHELL fonctionne selon le principe modulaire : quelques éléments parfaitement compatibles assurent une flexibilité maximale – aussi bien dans les bâtiments existants que dans les nouvelles constructions. Via le SWS, de nombreux robinets électroniques SCHELL peuvent être mis en réseau, commandés et surveillés de manière centralisée. Via SMART.SWS, cela peut même se faire à distance dans le monde entier. L'utilisation du SWS permet d'aider les exploitants d'installations d'eau potable à gérer de manière responsable leurs installations d'eau potable. Le SWS peut aider à concilier maintien de la qualité de l'eau potable et économies d'eau. En outre, il aide les exploitants de bâtiments à économiser un temps précieux et des frais de personnel. Grâce au SWS, le renouvellement de l'eau exigé par la loi peut être effectué de manière automatisée, même dans des conditions difficiles, comme les coupures saisonnières de l'exploitation, et être documenté conformément aux obligations.

Dans la deuxième partie de notre série de blogs sur le système de gestion de l'eau SWS de SCHELL, vous en apprendrez plus sur le robinet anti-fuites de SCHELL.

Vous avez d'autres questions sur la gestion de l’eau avec le SWS ? Nous avons hâte que vous nous contactiez – nous serons ravis de vous conseiller !
