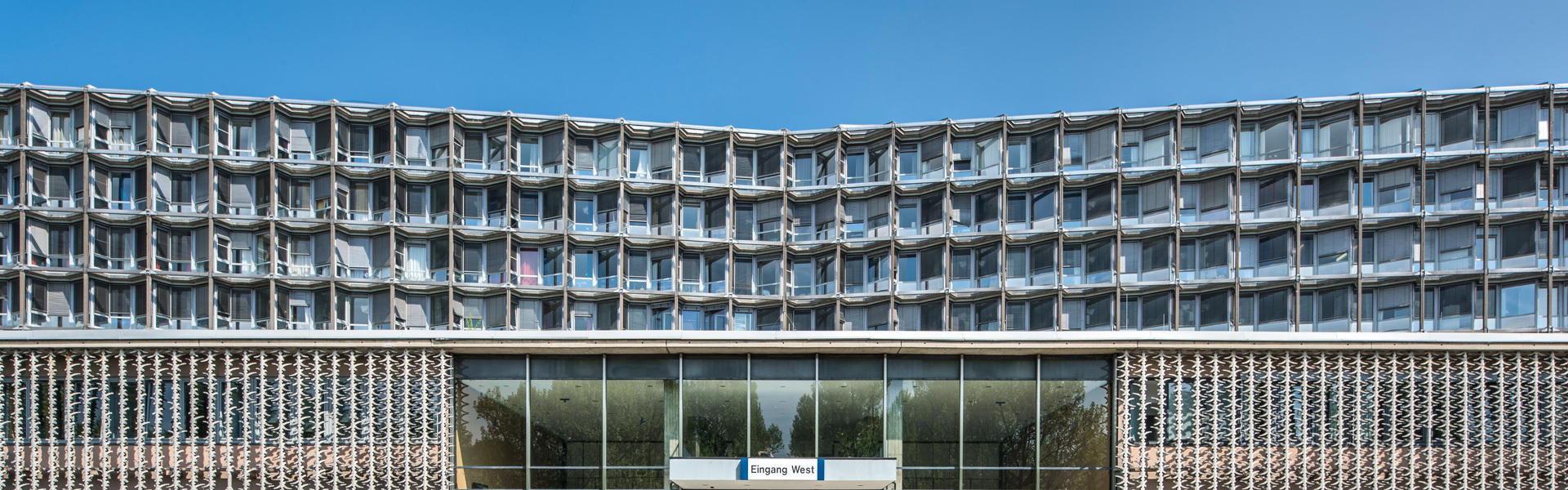

Hôpital universitaire de la Charité de Berlin, Allemagne

Rénovation des zones opératoires sur le campus Benjamin Franklin

Les exigences imposées en matière d'hygiène de l'eau potable ne sont nulle part ailleurs aussi élevées que dans un hôpital. Le campus Benjamin Franklin à Berlin-Steglitz fait partie depuis 2003 de l’hôpital universitaire de la Charité de Berlin. Ouverte en 1968, cette clinique fait actuellement l’objet de rénovations d’une grande ampleur, car les exigences structurelles et techniques ainsi que les procédures médicales ont changé. Dans ce contexte, la haute sécurité des patients est au premier plan de la rénovation.

Données du projet

Durée de construction : 2013 - 2017

Maître d'ouvrage : Hôpital universitaire de la Charité de Berlin, Allemagne

Produits SCHELL : Système de gestion d’eau SWS, robinet pour lavabo apparent VITUS VW-E-T, robinet d'équerre Comfort PT 1000, robinet électronique à bec mural WALIS E

10 nouvelles salles d'opération ont été achevées depuis mai 2018. Celles-ci sont situées au dernier étage de l’hôpital, à savoir dans la zone terminale particulièrement critique de l'installation d'eau potable existante. Pour la planification sanitaire, il fallait également tenir compte de la demande d'eau périodiquement très élevée avec des pics de consommation temporaires, du réseau de conduites et des sections correspondantes, des nombreuses colonnes montantes et de l’occupation élevée des gaines.

Une contribution optimale pour la préservation de l'hygiène de l'eau potable

Pour créer les meilleures conditions-cadres possibles sur le plan hygiénique, il fallait une solution qui empêche de manière générale la stagnation de l’eau dans toutes les conditions d’exploitation et qui assure l’exploitation conforme aux règles de l’art de l’installation. La Charité voulait en supplément une possibilité de journalisation et de documentation permanente de l’utilisation des postes de lavage, des rinçages anti-stagnation et des températures de l'eau. Les rinçages anti-stagnation devaient être exécutés à des horaires fixes ainsi qu’en cas d’atteinte de températures critiques.

Utilisation de robinets électroniques, de capteurs de température et du système SWS

Étant donné que les agents infectieux présents dans l'eau potable peuvent causer de graves maladies chez les personnes prédisposées, la préservation de la qualité de l'eau est toujours un sujet d’actualité dans les zones opératoires. C’est pour ces raisons que le choix fut porté sur l’utilisation des robinets sanitaires sans contact VITUS E-T et WALIS en combinaison avec des capteurs de température PT 1000 et le système de gestion d’eau SWS de Schell. Le système SWS permet la programmation de rinçages anti-stagnation réguliers ainsi qu’une surveillance permanente des températures de l’eau afin de détecter les températures d'eau potentiellement critiques (≥ 25 °C à ≤ 55°C) et, le cas échéant, d’évacuer immédiatement cette eau via les robinets électroniques. Le système SWS permet en outre de gérer de manière simple la commande, l’entretien et les diagnostics de tous les robinets interconnectés en réseau.

Solution mixte de radiocommunication et d’éléments câblés

Le transfert des données a été réalisé sous forme mixte par radiocommunication et par câbles pour des raisons structurelles. L’intégration du robinet terminal pour eau froide WALIS dans le système SWS permet d’empêcher de manière fiable que les bactéries qui se développent ici puissent migrer en retour dans l'installation et contaminer l'ensemble du système d'eau potable.

Combinaison d’automatisations en temps réel et en fonction des températures

Les automatisations programmées et liées à l’hygiène sur le campus Benjamin Franklin sont exécutées à des horaires fixes prédéfinis ainsi qu’en fonction des températures. Le plan de rinçage développé par le service de gestion des installations techniques de la Charité assure que les deux types d’automatisations se complètent parfaitement – sur la base du respect d’un exploitation conforme aux règles de l’art. Par la programmation de rinçages simultanés sur plusieurs points de prélèvement, on arrive a générer dans les conduites, même dans les plus grandes, un débit volumique suffisamment élevé, qui élimine les dépôts aux parois. Ce résultat souhaité est atteint par les robinets réunis dans des groupes de rinçage via le système SWS.
