cikkszám: 03 038 00 99

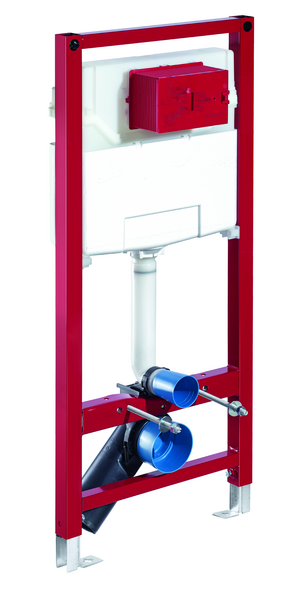

MONTUS Flow WC-szerelőmodul

SSC SWS
C 120 típus
115 cm magas WC-modul 12 cm-es falsík alatti WC-tartállyal. Tartófalra vagy falon kívüli szereléshez. A SCHELL vízmenedzsment rendszerrel történő hálózatba kapcsoláshoz alkalmas. SCHELL Single Control SSC rendszeren keresztül paraméterezhető. Beépített öblítőszelep öblítőcsövön keresztüli lefolyóval az idővezérelt pangó víz elleni öblítéshez. 180 vagy 230 mm-es rögzítési méretű fali WC-hez. Önhordós, szinterezett fém keret állítható magasságú lábakkal. A kétmennyiséges öblítésnek és a késleltetett töltési folyamatnak köszönhetően víztakarékos (megtakarítás: kb. 0,5 l/öblítés). Öblítés aktiválása elektronikusan vagy mechanikusan.
Keressen helyi kapcsolatokat

Kiszerelés

  • WC-modul
    • 12 cm mélységű falba építhető WC-öblítőtartály, működtetés elölről
    • sarokszelep szabályozó funkcióval menet: 1/2 km, I-es zajosztály
    • Ø 45 mm-es öblítőcső, próbadugóval
    • Horganyzott, állítható magasságú, 0-20 cm-es, csúszásgátlóval ellátott szerelőlábak
  • Ø 90 / 110 mm-es közdarab
  • WC csatlakozógarnitúra (Ø 45 mm-es befolyó, Ø 90 / 110 mm-es lefolyó)
  • 5 m-es leeresztőcső
  • 5 m-es hosszabbítókábel
  • Rögzítőanyagok WC-szereléshez (M 12 x 200 mm-es rögzítő pálca, védőtömlők, műanyag peremes hüvelyek, anyák, alátétek, takarósapkák)
  • Rögzítő alkatrészek szerelőlábakhoz

Szállítási adatok

  • súly: 13,04 kg/Darab
  • csomagolási egység: 1

Technikai adatok

  • Alapanyag: Sarokszelep Sárgaréz, az ivóvízről szóló német rendeletnek megfelelően; Keret Acél
  • Kétmennyiséges öblítés: Takarékos öblítési mennyiség 3 l, Állítható fő öblítési mennyiség 4/5/6/7 l (gyári beállítás 6 l)
  • Terhelhetőség: max. 400 kg (MONTUS fali tartószett használata esetén)
  • Felület: Keret Szinterezett
  • Méretek: s 50 cm x m 115 cm
  • Szennyvíz csatlakozó: Ø 90 / 110 mm
  • Öblítőcső csatlakozó: Ø 45 mm
  • Víz csatlakozó: DN 15 R 1/2 km (hátoldalon középen)
  • Szennyvíz leágazás: Ø 90 / 110 mm
Szükséges alkatrészek
Falon kívüli szerelés esetén
MONTUS falitartó szett (120- 170 mm)
Cikkszám.: 03 071 00 99
vagy
MONTUS falitartó szett (150- 210 mm)
Cikkszám.: 03 077 00 99
Mechanikus működtetéshez
MONTUS CIRCUM WC-működtetőlap
Cikkszám.: 03 119 64 99
vagy
MONTUS CIRCUM WC-működtetőlap
Cikkszám.: 03 119 06 99
vagy
MONTUS CIRCUM WC-működtetőlap
Cikkszám.: 03 119 15 99
vagy
MONTUS BOARD WC-működtetőlap
Cikkszám.: 03 120 06 99
vagy
MONTUS BOARD WC-működtetőlap
Cikkszám.: 03 120 64 99
vagy
MONTUS BOARD WC-működtetőlap
Cikkszám.: 03 120 15 99
vagy
MONTUS TOWER WC-működtetőlap
Cikkszám.: 03 121 06 99
vagy
MONTUS TOWER WC-működtetőlap
Cikkszám.: 03 121 64 99
vagy
MONTUS TOWER WC-működtetőlap
Cikkszám.: 03 121 15 99
vagy
MONTUS KONKAV WC-működtetőlap
Cikkszám.: 03 122 64 99
vagy
MONTUS KONKAV WC-működtetőlap
Cikkszám.: 03 122 06 99
vagy
MONTUS KONKAV WC-működtetőlap
Cikkszám.: 03 122 15 99
vagy
MONTUS PLACE WC-működtetőlap
Cikkszám.: 03 070 28 99
vagy
MONTUS FIELD WC-működtetőlap
Cikkszám.: 03 126 06 99
Elektronikus működtetéshez
MONTUS elektronikus átépítő készlet
Cikkszám.: 03 127 00 99
MONTUS FIELD E WC-működtetőlap
Cikkszám.: 03 123 06 99
vagy
MONTUS FIELD H WC-működtetőlap
Cikkszám.: 03 124 06 99
Hálózatba kapcsoláshoz az SWS vízmenedzsment rendszerrel
SWS szerver
Cikkszám.: 00 500 00 99
SWS Bus-hálózati egység
Cikkszám.: 00 505 00 99
SWS Bus-Extender kábel BE-K Flow
Cikkszám.: 00 563 00 99
és/vagy
SWS Bus-Extender rádió BE-F Flow
Cikkszám.: 00 564 00 99
Single Control SSC rendszerrel történő üzemeltetéshez
SSC Bluetooth®-Modul Flow
Cikkszám.: 00 929 00 99
Az SWS BE-F busz rádióval vagy a Single Control SSC rendszerrel történő üzemeltetés esetén
Kalapsínes hálózati egység 9 VDC, 100-240 VAC, 50-60 Hz
Cikkszám.: 01 582 00 99
vagy
Elektromos elosztódoboz 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Cikkszám.: 01 583 00 99
Ajánlott alkatrészek
vakolat alatti elosztódoboz
Cikkszám.: 77 752 00 99
SWS PT 1000 hőmérsékletérzékelő
Cikkszám.: 00 562 00 99
pályázati szöveg
Schell pályázati szöveg
