codice articolo: 01 827 00 99

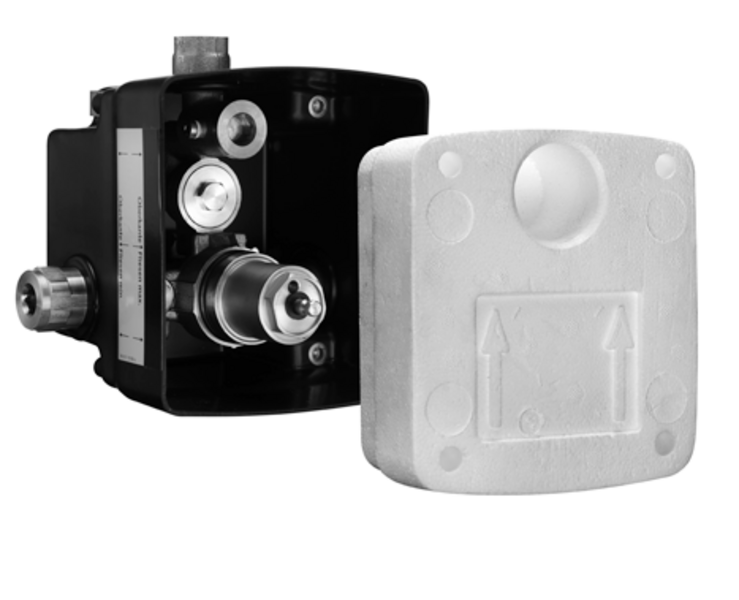

Masterbox WBD-SC-V sottotraccia

Acqua premiscelata
Per rubinetteria doccia sottotraccia LINUS D-SC-V. Attivazione manuale con chiusura automatica. Con guide di fissaggio a tenuta ed un rubinetto di arresto interno.
Avviso Confrontare Avanti su scheda dati
Trova contatti locali
ambito di consegna Specifiche tecniche articoli Correlati BIM/CAD

In dotazione

  • Masterbox
    • Corpo da incassatura sotto traccia
    • Miscelatore per doccia sotto intonaco con rubinetto di arresto
    • Cartuccia a chiusura temporizzata SC II
    • Prefiltro
    • Valvola di non ritorno (RV) - UNI EN 1717:EB
  • Raccordo di cacciata
  • Coperchio pulizia

Dati di consegna

  • Peso: 1,70 kg/Pezzo
  • Unità d´imballaggio: 1

Dati tecnici

  • Tempo d'erogazione: 5 - 30 s regolabile
  • Portata a 3 bar: 10 l/min
  • Pressione: 1,0 - 5,0 bar
  • Max. pressione statica: 8 bar
  • Materiale: Alloggiamento Plastica; Condotto dell'acqua Ottone resistente alla dezincatura conforme alla norma tedesca sull'acqua TrinkwV

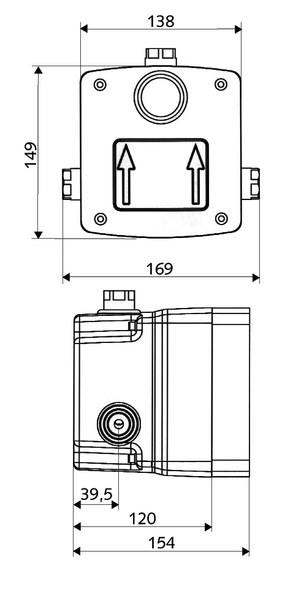

  • Dimensioni: L 138 mm x A 149 mm x P 120 mm
  • Profondità d'incasso: 80 - 104 mm
  • Attacco: R 1/2 F
  • Uscita: R 1/2 F
  • Certificati: P-IX 19960/IB, DIN-DVGW, Belgaqua
  • Classe di insonorizzazione: I
  • Classe di portata: B
Articoli abbinati necessari
Doccia sottotraccia LINUS D-SC-V
Articolo no.: 01 833 06 99
oppure
Doccia sottotraccia LINUS D-SC-V
Articolo no.: 01 833 28 99
Per l’impermeabilizzazione conformemente alla norma DIN 18534
Collare estensibile
Articolo no.: 00 919 00 99
Articoli abbinati consigliati
Modulo doccia MONTUS
Articolo no.: 03 091 00 99
Download

Istruzioni di montaggio

Masterbox WB-SC-M, WB-SC-V

Istruzioni di montaggio

Dehnzonenmanschette

Opuscolo

Miscelatori doccia.
