codice articolo: 01 193 00 99

Sciacquone orinatoio sottotraccia COMPACT II

Sciacquone sottotraccia silenzioso. Per l’alloggiamento di sistemi di comando orinatoi/placche di comando SCHELL. conforme alla norma europea UNI EN 12541. Rubinetto di arresto interno.
Avviso Confrontare Avanti su scheda dati
Trova contatti locali
ambito di consegna Specifiche tecniche articoli Correlati BIM/CAD

In dotazione

  • Masterbox
    • Corpo da incassatura sotto traccia
    • Dispositivo di cacciata sotto intonaco COMPACT II, con rubinetto d’arresto e tappo di tenuta
  • Coperchio pulizia

Dati di consegna

  • Peso: 0,88 kg/Pezzo
  • Unità d´imballaggio: 1

Dati tecnici

  • Pressione: 0,8 - 5,0 bar
  • Portata: 0,3 l/s
  • Materiale: Alloggiamento Plastica; Condotto dell'acqua Ottone conforme alla norma tedesca TrinkwV
  • Attacco: DN 15 R 1/2 M
  • Uscita: DN 15 R 1/2 M
  • Certificati: PA-IX 18779/I, DIN-DVGW
  • Classe di insonorizzazione: I, al 100% di portata
Articoli abbinati necessari
Sistemi di comando per orinatoi
Sistema di comando per orinatoi EDITION E
Articolo no.: 02 806 06 99
oppure
Sistema di comando per orinatoi EDITION E
Articolo no.: 02 806 15 99
oppure
Sistema di comando per orinatoi EDITION E
Articolo no.: 02 807 28 99
oppure
Sistema di comando per orinatoi EDITION E
Articolo no.: 02 808 06 99
oppure
Sistema di comando per orinatoi EDITION E
Articolo no.: 02 808 15 99
oppure
Sistema di comando per orinatoi EDITION E
Articolo no.: 02 809 28 99
oppure
Sistema di comando per orinatoi EDITION E
Articolo no.: 00 230 06 99
oppure
Sistema di comando per orinatoi EDITION E
Articolo no.: 00 230 15 99
oppure
Sistema di comando per orinatoi EDITION E
Articolo no.: 00 231 28 99
oppure
Sistema di comando per orinatoi COMPACT LC
Articolo no.: 01 197 00 99
oppure
Sistema di comando per orinatoi COMPACT LC
Articolo no.: 01 196 00 99
Placche di comando per orinatoi
Placca di comando per orinatoi EDITION
Articolo no.: 02 800 06 99
oppure
Placca di comando per orinatoi EDITION
Articolo no.: 02 800 15 99
oppure
Placca di comando per orinatoi EDITION
Articolo no.: 02 801 28 99
istruzioni di assemblaggio
  • In caso di azionamento elettronico prevedere un'alimentazione di corrente conforme al rispettivo sistema di comando per orinatoi.
  • In combinazione con il sistema di gestione acqua prevedere SWS SHELL eventualmente un cavo bus normalmente in commercio da H(pz)H2x2x0,8 (a carico del fornitore) per il cavo estensibile bus BEK.
  • Possono essere impiegati esclusivamente alimentatori e cavi di collegamento SCHELL.
Download

Istruzioni di montaggio

Beiblatt zu Urinal-Montagemodul COMPACT / COMPACT HF

Istruzioni di montaggio

Urinal-Wandeinbau-Spülarmatur COMPACT II

Opuscolo

Il vostro biglietto da visita per gli ambienti igienico – sanitari pubblici.

Opuscolo

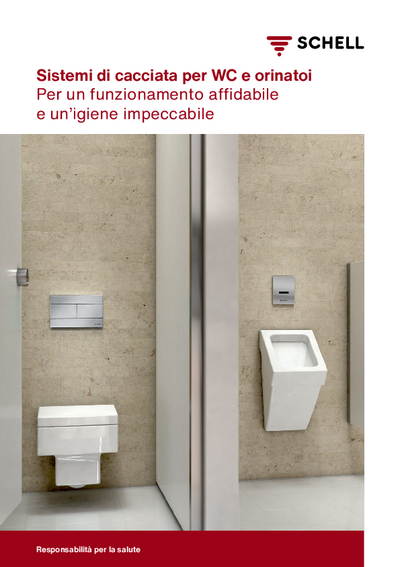

Sistemi di cacciata per WC e orinatoi.

Opuscolo

Flush technology with system.
