Numer katalogowy: 00 846 28 99

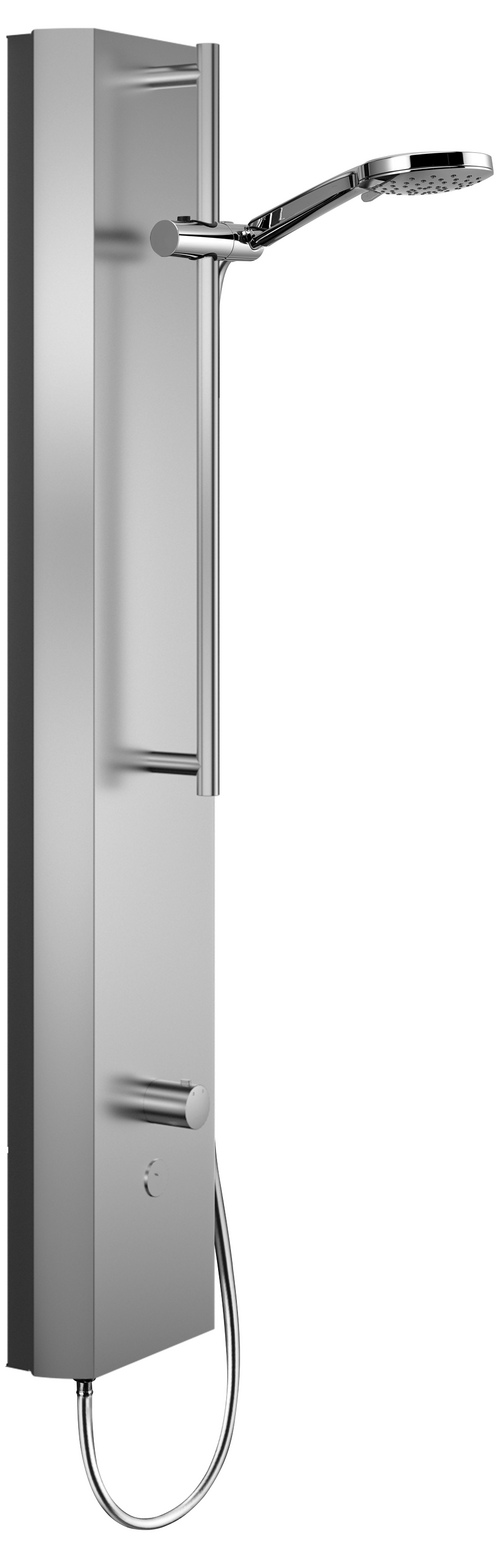

panel natrysku LINUS Inox DP-C-T-H

NOWOŚĆ SSC SWS
Mieszacz, ThermoProtect termostat
Z wysokiej jakości stali nierdzewnej 1.4404 ze szczotkowaną powierzchnią. Zintegrowana armatura natryskowa SCHELL. Uruchamianie poprzez elektronikę CVD-Touch ze zautomatyzowanym procesem zamykania. Opcjonalne zasilanie bateryjne lub sieciowe. Przeznaczony do połączenia w sieć z systemem zarządzania wodą SCHELL SWS. Parametryzowana przez SCHELL Single Control SSC. Łatwy w montażu i serwisowaniu dzięki odchylanemu frontowi. Przeznaczony do przyłączy od tyłu lub przyłączy natynkowych od góry.
Obserwuj Porównaj Udostępnij karta produktu
Znajdź lokalne kontakty
Zakres dostawy Specyfikacja techniczna Powiązane artykuły BIM/CAD

Zakres dostawy

  • Elektroniczny samozamykający naścienny panel natrysku
    • Pokrętło termostatu z tulejką nasuwną, z odblokowywanym/blokowanym ogranicznikiem temperatury 38°C
    • Elektronika CVD-Touch, programowalna, stopień ochrony IP65
    • 2 zawory zwrotne ZZ (EN 1717: EB)
    • 2 filtry wstępne
  • Słuchawka prysznicowa, trójstrumieniowa i wąż przyłączeniowy
  • Drążek natrysku
  • Akcesoria przyłączeniowe z odcięciem(-ami) wstępnym(-ymi)
  • Elementy montażowe do montażu ściennego

Dane dotyczące dostawy

  • Waga: 12,26 kg/Sztuk
  • Jednostka wysyłkowa: 1

Dane techniczne

  • Możliwość programowania nastaw poprzez SWS SSC
    • Siła uruchamiania (mała / średnia / duża)
    • Programowanie ręczne (wył. / zał.)
    • Maks. czas wypływu (1 - 950 s)
    • Przepłukiwanie antystagnacyjne (wył. / 1 - 1000 s, co 1 - 250 h od ostatniego spłukania / co 1 - 250 h)
    • Czas blokady uruchamiania (wył. / 1 - 255 s, limit czasu 1 - 2000 min)
  • Możliwość programowania ręcznego
    • Maks. czas wypływu (10 - 360 s w 10 stopniach programu, ustawienie fabryczne 20 s)
    • Przepłukiwanie antystagnacyjne (wył. / 20 s, co 24 h)
  • Przepływ: maks. 9 l/min niezależnie od ciśnienia
  • Ciśnienie robocze: 1,0 - 5,0 bar
  • Maks. ciśnienie statyczne: 8 bar
  • Maks. temperatura robocza: 70 °C krótkotrwale
  • Materiał: Uruchamianie Mosiądz; Obudowa Stal szlachetna 1.4404; Zestaw orurowania Tworzywo sztuczne do wody pitnej; Układ wodny Mosiądz do wody pitnej
  • Powierzchnia: Uruchamianie Chrom; Obudowa Stal szlachetna szczotkowana

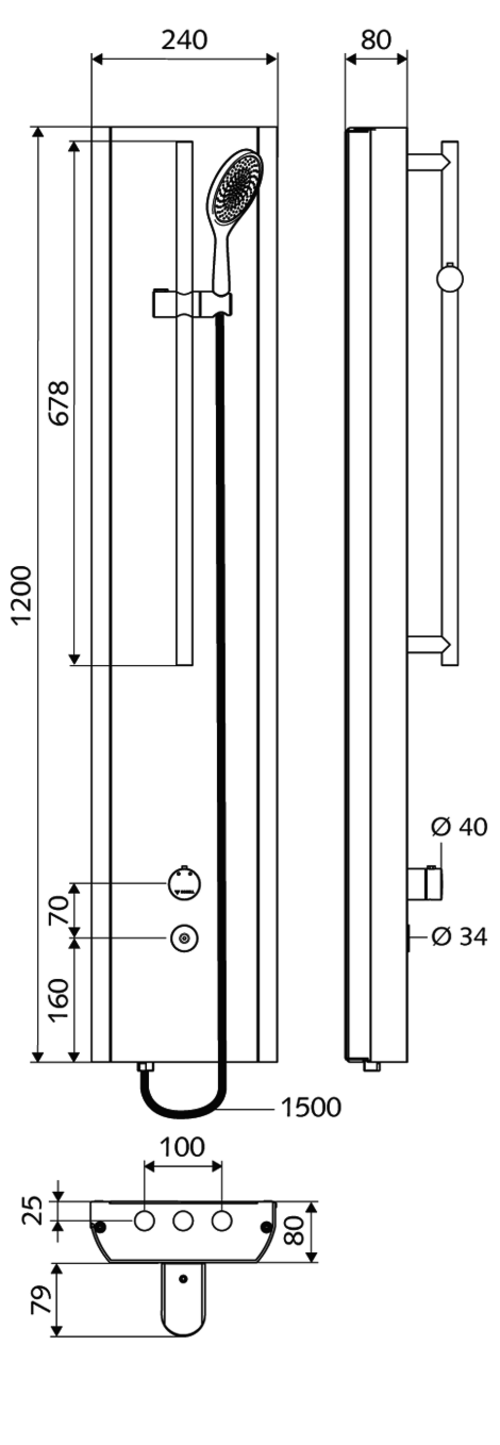

  • Wymiary: B 240 mm x H 1200 mm x T 80 mm
  • Länge Brauseschlauch: 1500 mm
  • Länge Brausestange: 678 mm
  • Przyłącze: 2x DN 15 G 1/2 GZ
  • Certyfikaty: Belgaqua
Osprzęt wymagany
W przypadku zastosowania z SWS
SWS serwer
Nr artykułu: 00 500 00 99
SWS kablowy extender magistrali BE-K
Nr artykułu: 00 501 00 99
i/lub
SWS radiowy extender magistrali BE-F
Nr artykułu: 00 502 00 99
SWS Bus-zasilacz
Nr artykułu: 00 505 00 99
W przypadku zastosowania z radiowym extenderem magistrali BE-F lub bez SWS
zasilacz podtynkowy 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 315 00 99
albo
zasilacz na szynę 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 582 00 99
albo
elektryczna skrzynka rozdzielcza 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 583 00 99
albo
uniwersalna komora baterii 6 V
Nr artykułu: 01 557 00 99
W połączeniu z zasilaczem
uniwersalny kabel przyłączeniowy 5 m
Nr artykułu: 01 570 00 99
albo
uniwersalny kabel przyłączeniowy 10 m
Nr artykułu: 01 571 00 99
Osprzęt zalecany
półka panelu natrysku LINUS Inox
Nr artykułu: 00 850 28 99
przyłączeniowy zestaw orurowania panelu natrysku 500 mm
Nr artykułu: 08 481 06 99
albo
przyłączeniowy zestaw orurowania panelu natrysku 1000 mm
Nr artykułu: 08 482 06 99
maskownica panelu natrysku LINUS Inox
Nr artykułu: 00 849 28 99
albo
maskownica panelu natrysku LINUS Inox
Nr artykułu: 00 851 28 99
pokrętło termostatu EasyGrip
Nr artykułu: 29 192 06 99
moduł SSC Bluetooth®
Nr artykułu: 00 916 00 99
Nr artykułu: 29 239 00 99
albo
Nr artykułu: 29 240 00 99
Nie w połączeniu z SWS i modułem SSC Bluetooth
filtr ochronny CVD
Nr artykułu: 00 906 00 99
Pliki do pobrania

Instrukcja montażu

LINUS Inox DP-C-T-H / DP-C-T-D-H

Formularz

Bestellformular Anschlussblende LINUS Inox Duschpaneel

Broszura / Ulotka

Exposed shower panel LINUS Inox.

Broszura

Shower fittings.
tekst przetargowy
Schell tekst przetargowy
panel natrysku LINUS Inox DP-C-T-H
www.ausschreiben.de
