Numer katalogowy: 03 085 00 99

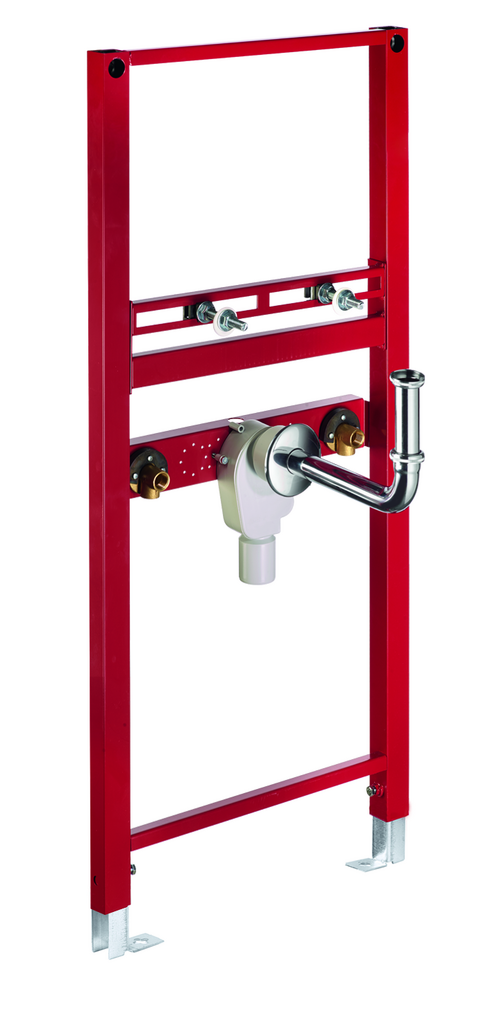

moduł montażowy do umywalki MONTUS

Moduł montażowy do umywalki wys. zabud. 115 cm. Do montażu w ścianach szkieletowych lub montażu naściennego. Do podwieszanych umywalek dla niepełnosprawnych. Samonośna, malowana proszkowo rama z profili stalowych z regulowanymi na wysokość stopkami i poprzeczkami.
Obserwuj Porównaj Udostępnij karta produktu
Znajdź lokalne kontakty
Zakres dostawy Specyfikacja techniczna Powiązane artykuły BIM/CAD

Zakres dostawy

  • Moduł montażowy do umywalki
    • Trawers z odizolowanymi akustycznie przyłączami zaworów kątowych 160 / 320 mm i korkiem ochronnym, nastawna wysokość
    • Poprzeczka do montażu umywalki 40 - 375 mm, regulowana na wysokość
    • Kolano przyłączeniowe z chromowanego mosiądzu z rozetą okrągłą
    • Syfon podtynkowy z wyjmowanym wkładem dla optymalnego czyszczenia syfonu (11/4 x DN 50) zgodnie z DIN 19541
    • Ocynkowane, regulowane na wysokość nóżki montażowe 0 - 20 cm z zabezpieczeniem antypoślizgowym
  • Elementy montażowe do montażu umywalki (trzpienie montażowe M 12 x 110 mm, wąż ochronny, nakrętki, podkładki, zaślepki)
  • Elementy montażowe do stopek montażowych

Dane dotyczące dostawy

  • Waga: 10,60 kg/Sztuk
  • Jednostka wysyłkowa: 1

Dane techniczne

  • Materiał: Ramka Stal
  • Powierzchnia: Ramka Malowany proszkowo
  • Wymiary: B 50 cm x H 115 cm
  • Przyłącze kanalizacyjne: Ø 50 mm
  • Przyłącze wody: 2x DN 15 G 1/2 GZ (dolne)
  • Wylot ścieków: Ø 50 / 40 mm ASAG (przez przycięcie na długość)
  • Wylot wody: 2x DN 15 G 1/2 GW
Osprzęt wymagany
W przypadku montażu naściennego
zestaw uchwytów ściennych MONTUS (120 - 170 mm)
Nr artykułu: 03 071 00 99
albo
zestaw uchwytów ściennych MONTUS (150 - 210 mm)
Nr artykułu: 03 077 00 99
Uwaga
  • Nowa wersja
Pliki do pobrania

Instrukcja montażu

Waschtisch-Modul MONTUS, barrierefrei
