Hala trzyboiskowa, Berlin-Neukölln

System Gospodarowania Wodą firmy Schell zapewnia prawidłowy sposób eksploatacji w hali sportowej w Berlinie

Urząd Dzielnicy Berlin-Neukölln nie chciał się zgodzić na bardzo kosztowną i czasochłonną wymianę systemu wody pitnej w berlińskiej hali trzyboiskowej. Podczas poszukiwania alternatywnego rozwiązania okazało się, że: Dzięki Systemowi Gospodarowania Wodą SWS firmy Schell można ten problem rozwiązać inaczej.

Dane obiektu

Hala trzyboiskowa w Parku Sportowym im. Wernera Seelenbindera w dzielnicy Berlin-Neukölln

Rok budowy/otwarcia: 1999

Potrójna, wielofunkcyjna hala: 28 x 45 m, 500 miejsc siedzących, z wysuwaną trybuną, 3 boiska do piłki nożnej, lodowisko, nagłośnienie do turniejów tańca

Produkty SCHELL: System Gospodarowania Wodą SWS, SMART.SWS, natynkowa armatura natryskowa VITUS VD-C-T, elektroniczna armatura umywalkowa VITUS E, elektroniczna armatura umywalkowa CELIS E, COMPACT II, sterownik do WC EDITION E, sterownik do pisuaru EDITION E, natynkowa spłuczka do pisuarów na podczerwień SCHELLTRONIC, głowica natrysku niskoaerozolowa, adapter do poboru próbek wody, zawór kątowy do poboru próbek

Według Urzędu Dzielnicy Berlin-Neukölln występowało ryzyko skażenia wody pitnej: Badania wielokrotnie dawały wyniki graniczne. Powodem tego była niedostateczna wymiana wody. Wskutek zmiany w sposobie korzystania z pomieszczeń sanitarnych oraz przewymiarowania rur instalacja wody pitnej przestała być eksploatowana w sposób zgodny z pierwotnymi założeniami, a mianowicie z pełnym obciążeniem. Dlatego nie można było już spełnić standardów higieny.

Rozważenie koncepcji modernizacji

Inwestorzy oraz projektanci stanęli jednocześnie przed wyzwaniem trwałego utrzymania jakości wody pitnej przy możliwiej jak najmniejszych nakładach na modernizację oraz przed wyzwaniem zapewnienia optymalnej pod względem ekonomicznym eksploatacji. Bardzo kosztowny remont generalny nie wchodził w grę. Podczas poszukiwania możliwych alternatywnych rozwiązań z pomocą przyszła firma Schell.

Zamiast kosztownej wymiany przewodów rurowych eksperci z firmy Schell zaproponowali zastosowanie bezprzewodowego Systemu Gospodarowania Wodą SWS. Tylko w ten sposób można było uzyskać duże jednoczesne prędkości przepływu w instalacji mającej już dobre 20 lat i utrzymać odpowiednią jakość wody w każdym miejscu poboru. Jako jedyny system zarządzania wodą na rynku System Gospodarowania Wodą SWS firmy Schell pozwala na stworzenie sieci bezprzewodowej elektronicznej armatury sanitarnej zasilanej bateryjnie. Zaleta: Nie trzeba kłaść żadnych kabli zasilających ani kabli do transmisji danych pod podłogą, co pozwala na łatwy montaż również w już istniejącym budynku. Za pomocą centralnego sterowania systemem zarządzania wodą można programować, obsługiwać, monitorować i konserwować niemalże każdą elektroniczną armaturę sanitarną. Oprócz tego rejestrowane są dane robocze, spłukiwania antystagnacyjne oraz temperatury systemu i wypływu jako potwierdzenie dla administratora.

Modernizacja podczas bieżącej eksploatacji

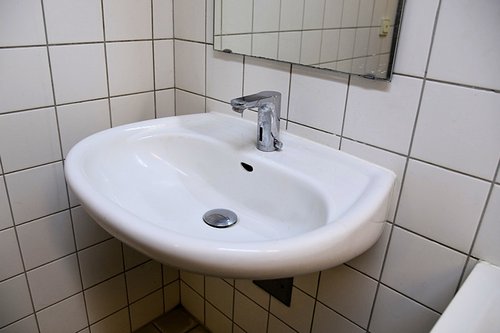

Trzyboiskowa hala posada na każdym piętrze wiele instalacji sanitarnych. Aby umożliwić nieprzerwaną eksploatację hali sportowej również podczas modernizacji, poszczególne pomieszczenia sanitarne modernizowano konsekwentnie jedno po drugim. Zastosowano łącznie 76 sztuk armatury firmy Schell o ponadczasowym designie: armaturę natryskową “VITUS VD-C-T“ z elektroniką CVD, termostaty i ochronę przed oparzeniem, ścienną armaturę umywalkową „VITUS VW-E-T“ i czujnikową armaturę umywalkową„CELIS E“, podtynkowe systemy spłukiwania do WC „COMPACT II“ z bezdotykowym sterownikiem do WC „EDITION E“, sterowniki do pisuarów „EDITION E“ oraz bezdotykowe natynkowe spłuczki ciśnieniowe do pisuarów „SCHELLTRONIC“. Oprócz tego w 37 natryskach zainstalowano niskoaerozolowe deszczownice firmy Schell a w 13 dodatkowo zawór do poboru próbek. W sześciu z 17 pojedynczych umywalek zamontowano ponadto zawory kątowe do poboru próbek.

Inteligentne zarządzanie instalacjami wody pitnej

System Gospodarowania Wodą SWS firmy Schell składa się z czterech ważnych podzespołów: (1) pozwalającej na połączenie w sieć armatury z (2) bezprzewodowymi lub przewodowymi extenderami magistrali w roli modułów komunikacyjnych, (3) serwera w roli centrali komunikacyjnej oraz (4) opcjonalnych czujników temperatury. Na opcjonalne włączenie systemu zarządzania wodą w automatykę obiektową pozwalają różne warianty bramy sieciowej SWS kompatybilne ze wszystkimi popularnymi protokołami począwszy od BacNet po KNX.

Po połączeniu notebooka za pomocą połączenia WLAN z serwerami, za pomocą preinstalowanego na serwerach oprogramowania można było nadać każdej armaturze nazwę i dowolnie sparametryzować spłukiwania higieniczne, na przykład tryb oraz czas trwania spłukiwania. Ponadto wykorzystano ważną, a dla tego obiektu wręcz elementarną funkcję w System Gospodarowania Wodą SWS firmy Schell: Za pomocą oprogramowania na laptopie utworzono małe podgrupy armatury, aby spłukiwanie higieniczne mogło odbywać się z przesunięciem czasowym i w grupach. W ten można uzyskać turbulentny przepływ w dużych przewodach. Duża prędkość przepływu w całej sieci przewodów pozwoliła usunąć stare osady, które w ramach płukania rur po instalacji armatury nie zostały całkowicie usunięcie. Tego rodzaju osady sprzyjają namnażaniu się bakterii Legionelli, czemu można będzie teraz skutecznie zapobiec.

Podsumowanie

Przykład „hali trzyboiskowej w Parku Sportowym im. Wernera Seelenbindera w dzielnicy Berlin-Neukölln” pokazuje, że również w problematycznych już istniejących obiektach można zapewnić prawidłowy sposób eksploatacji zgodny z przepisami bez konieczności przeprowadzania dużych prac budowlanych. Nadal można korzystać z dotychczasowej instalacji rurowej. Projekt ten pokazuje ponadto, że zaawansowane technicznie funkcje to nie tylko zalety praktyczne i ekonomiczne, lecz w pierwszej kolejności zapewnienie higieny.
