Mühlbachhofschule – Stuttgart ilkokulu

SCHELL ürünleri, tarihi bir anıt olarak korunan ilkokulda kullanıcı hijyeni ve içme suyu kalitesinin yanı sıra enerji verimliliğini ve sürdürülebilirliği de destekliyor

Yeni bir tek sahalı spor salonunun inşası ve mevcut sıhhi odaların tadilatıyla, Stuttgart'taki tarihi bir anıt olarak korunan Mühlbachhofschule’nin genel yapısal konsepti tamamlandı. Yeni, modern bina teknolojisinin bileşeni de, projenin enerji verimliliği ve sürdürülebilirlik gereksinimlerini karşılayan SCHELL ürünleridir. Öğrenciler ve öğretmenler, içme suyu kalitesinin korunmasının ve kullanıcı hijyeninin etkin bir şekilde desteklenmesinden de yararlanmaktadır.

Obje verileri

Obje türü: Spor salonlu ilkokul

Gereklilik: Yeni bina, mevcut binada tadilat

Bitiş: Ekim 2022

Yer: Stuttgart

Ülke: Almanya

Mimar: Heni Architekten, IWP Ingenieurbüro für Systemplanung

Boyut: Toplam net alan: 1.006 m²

SCHELL ürünleri:

Schell su yönetim sistemi SWS (SWS sunucusu, SWS veri yolu genişletici kablosu BE-K),

Sıva altı duş LINUS D-C-T, duş başlığı COMFORT Flex,

Sıva altı Masterbox WBD-E-T,

Selenoid valf termal dezenfeksiyon SWS

Zorluk

Tesisin değişen okul sınıfları, spor kulüpleri, öğretim ve yemek personeli tarafından yüksek sıklıkta kullanılması nedeniyle, akıllı bir sıhhi tesisat çözümü yardımıyla karşılanabilecek son derece yüksek hijyene gerek duyuldu. Sorumlular için içme suyu kalitesinin, örneğin okul tatilleri gibi geçici bina kapanmaları sırasında bile mümkün olan en iyi şekilde korunmasını desteklemek amacıyla durgunluk yıkamaları yapma imkanı da önemliydi. İşletmeciler bu şekilde öğrencilere ve öğretmenlere karşı sorumluluklarının yanı sıra yasal işletmeci yükümlülüklerini , de yerine getirmek istiyordu. İşletmeci yükümlülüklerine uyulduğu kesintisiz otomatik dokümantasyon ile her zaman kanıtlanmalıydı. Bireysel ve merkezi olarak kumanda edilebilen durgunluk yıkamalarının yanı sıra belirlenen zamanlarda termal dezenfeksiyon da uygulanmalıdır. Bunun haricinde seçilen ürünler Mühlbachhofschule’nin enerji ve sürdürülebilirlik konseptini desteklemeli ve yüksek enerji verimliliğine sahip bir bina işletimi sağlamalıdır.

Çözüm

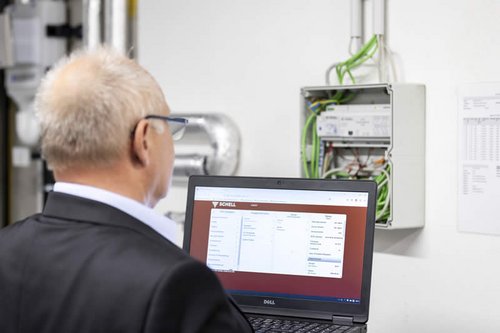

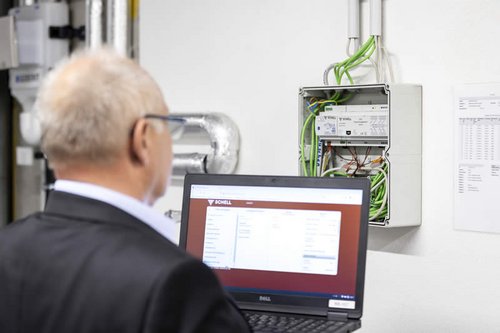

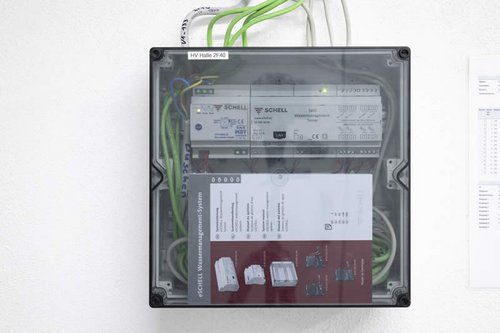

Şirketin yeni sıhhi tesisat teknolojisinin odak noktası SCHELL su yönetim sistemi SWS’dir. Yeni inşa edilen tek alanlı spor salonundaki tüm elektronik sıva altı LINUS D-C-T duş armatürleri, otomatik durgunluk yıkamasıyla lejyonellanın sağlığı tehdit eden çoğalmasını önlemek için SWS ile ağa bağlandı. Durgunluk yıkaması gibi bireysel parametreler SWS aracılığıyla merkezi olarak ve kolayca ayarlanabilir. Ayrıca SWS, tüm işletim verilerini güvenilir ve eksiksiz bir şekilde belgeleyerek işletmecileri içme suyu kalitesinin korunmasına yönelik kanıt sağlama konusundaki yasal yükümlülüklerinde destekler. Sorumlu kişiler ihtiyaç halinde gerekli kanıtları kolayca sağlayabilir. Solenoid valfler ayrıca DVGW çalışma sayfası W551'in gerektirdiği şekilde termal dezenfeksiyon imkanı da sunar. Duşlar, armatür kullanımdayken belirli bir süre sonra su akışı otomatik olarak durduğundan, ekonomik enerji ve su tüketimine katkıda bulunur. Aynı zamanda kullanıcı hijyeni etkili bir şekilde desteklenir: Otomatik kapanma işlemi sayesinde, Armatürlere yeni yıkanmış ellerle tekrar dokunulması gerekmez - dokunma enfeksiyon riski en aza indirilir.

SWS sayesinde su içme suyu kalitesi korunmasında verimlilik

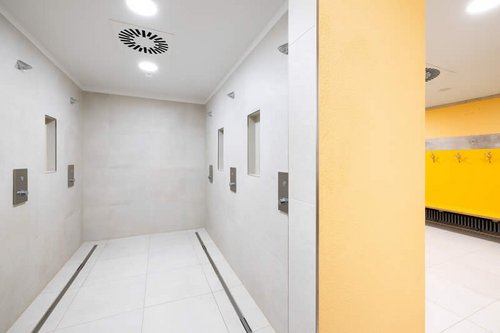

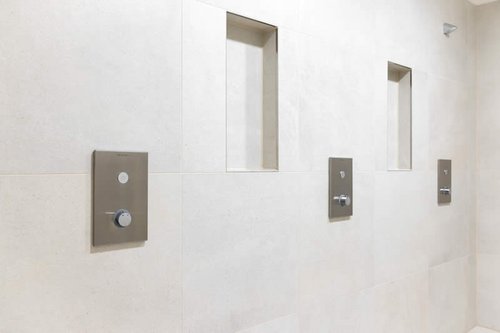

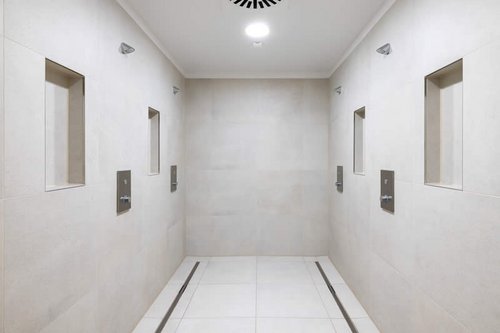

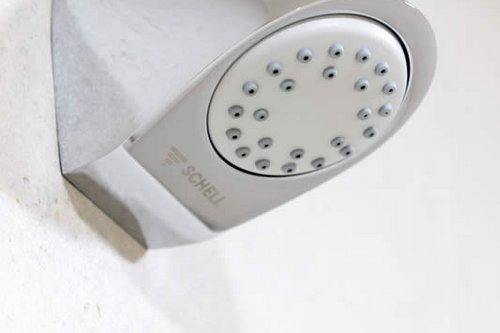

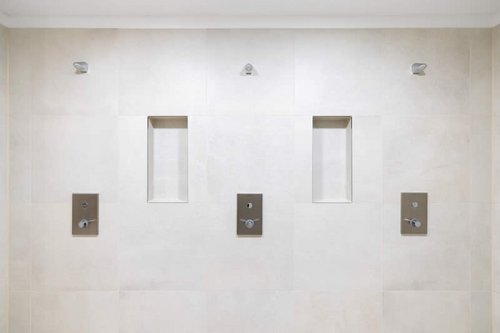

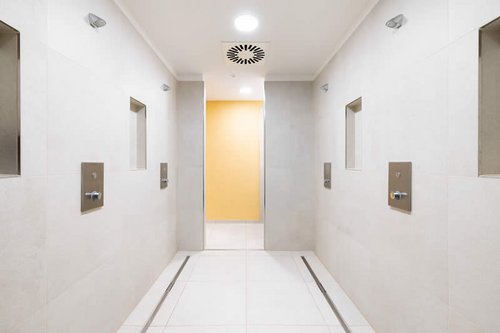

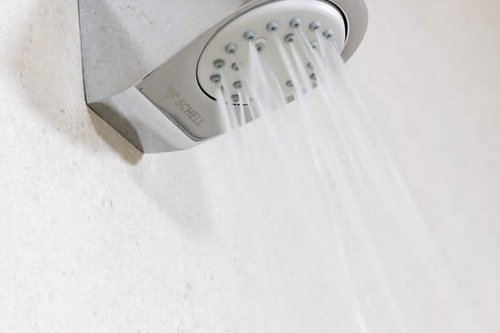

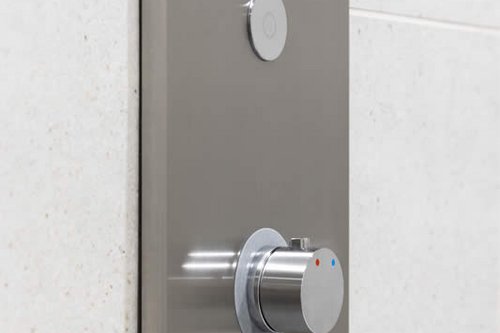

Okul sınıfları ve spor kulüpleri için yeni spor salonu duş alanında 14 Sıva altı duş LINUS D-C-T ve ayrıca buna uygun 14 duş başlığı COMFORT Flex kullanılmıştır. Armatürler SWS üzerinden ağa bağlandı ve tesisler kullanılmadığında da, örneğin tatil zamanlarında otomatik durgunluk yıkaması ile içme suyu kalitesinin korunmasını destekliyor. Fırçalanmış paslanmaz çelik ön panele sahip sıva altı duş armatürleri CVD dokunmatik elektronik yardımıyla rahatça kullanılmaktadır. İstenen sıcaklık termostat ile kolayca ayarlanabilir. Su akışı burada önceden ayarlanmış bir sürenin sonunda otomatik olarak durur - LINUS D-C-T sıva altı duşları bu sayede enerji tasarruflu ve kaynak korumalı bina işletimine katkıda bulunur ve böylece Mühlbachhofschule bina projesinin sürdürülebilirlik ve verimlilik fikirlerini destekler. Durgunluk yıkamaları, çalışma süreleri ve çalıştırma engelleme süreleri gibi bireysel parametreler SWS aracılığıyla merkezi olarak kontrol edilebilir. Bir sıcaklık kilidi, suyun sadece kilidi açıldığında 38 °C'den daha fazla ısınmasını sağlar. LINUS D-C-T sıva altı duşların ThermoProtect termostatı, soğuk su beslemesi kesilse bile kullanıcıları haşlanmaya karşı güvenilir bir şekilde korur. Vandalizme karşı dayanıklı yumuşak jetli COMFORT Flex duş başlığı, hoş bir duş deneyimi sağlar ve kireç önleyici çıkıntılar sayesinde son derece dayanıklıdır.

SCHELL ürünleri

Mühlbachhofschule hakkında

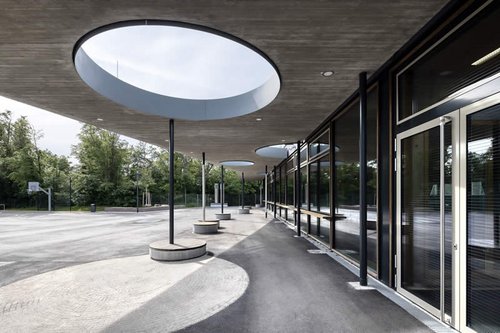

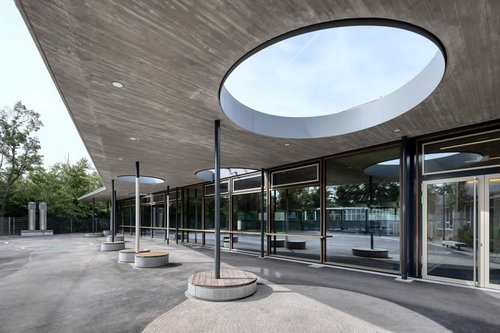

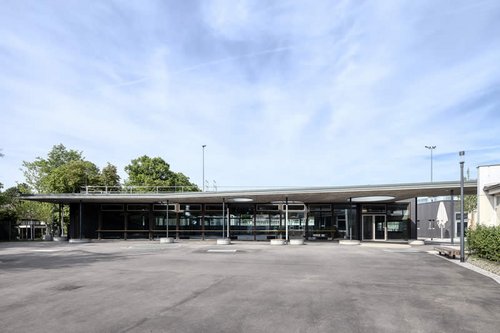

Tarihi bir anıt olarak korunan Stuttgart’a bağlı Killesberg’deki Mühlbachhofschule uzun bir geçmişe bakıyor: Adını aldığı Mühlbachhof (eski çiftlik) 1937 yılında yıkıldı. Temel duvarları üzerine Mühlbachhofschule’nin eski bölümü kuruldu. "Parktaki okul", Helmut Erdle tarafından inşa edilen karakteristik pavyon binası ile bugünkü görünümünü 1959 yılında almıştır. Mühlbachhofschule bugün 12 derslikte yaklaşık 260 öğrencinin eğitim gördüğü her sınıfta üç şubenin bulunduğu bir ilkokuldur. Tam gün eğitim veren bir okul olmak üzere yeniden yapılandırma çalışmaları sırasında, geleneksel kirişli yarı ahşap bir bina ile toplantı salonu ve dersliklerden oluşan okul binası, 2017 yılında yeni binaya sahip tam gün alanı ve ayrıca mevcut binada bir toplantı yeri ile genişletilmiştir.

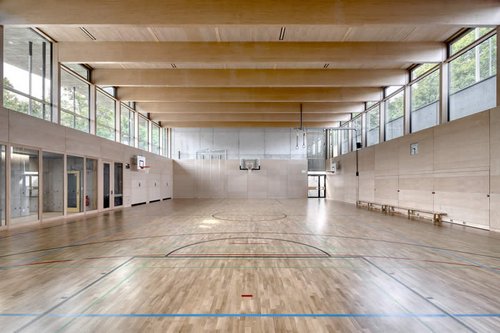

Okulun daha önce beden eğitimi için kullanılan eski "Şarkı söyleme salonu" bu tadilat kapsamında kafeteryaya dönüştürüldüğünden, sportif faaliyetlerin geçici olarak başka bir yere taşınması veya çok amaçlı salonda gerçekleştirilmesi gerekiyordu. Yeni inşa edilen ultra modern tek sahalı spor salonu ile bu eksiklik giderilmiş ve okulun mevcut genel kentsel konsepti tamamlanmıştır. 660 m²'lik modern spor salonu artık Mühlbachhof ilkokulu öğrencilerine ve öğretmenlerine okul sporları için yeterli kapasiteyi sunmakta ve aynı zamanda düzenli egzersiz molaları ile ritmik bir zaman çizelgesi sağlayan pedagojik tüm gün konseptinde merkezi bir dayanak olarak hizmet vermektedir.

Tüm top sporları için son teknoloji tesislerin yanı sıra bir çoklu hareket merkezi ve bir döndürülebilir ayna duvarı ile donatılan yeni spor salonu binası, yüksek kaliteli okul ve kulüp sporlarına olanak sağlamakta ve Stuttgart'ın kuzeyindeki okulların genel spor tesisi eksikliğinin giderilmesine katkıda bulunmaktadır. Betonarme ve kayın ağacından oluşan hibrit inşaat yöntemi ve fotovoltaik sistemli yeşil çatı, bina enerji verimliliği gerekli yasal standardın çok üzerinde olan projenin sürdürülebilirlik konseptini destekliyor. Açık alanın mümkün olduğunca korunabilmesi için oyun alanı ve salonun yan odaları alçaltılmıştır. Ahşap iç cephe, parke spor zemini ve yan odalardaki açık renkler sıcak ve samimi bir atmosfer yaratıyor. Yeni tasarlanan, zemin boyaması ve oturma yerleri bulunan, kısmen kapalı egzersiz molası bahçesi çocukları oynamaya ve oyalanmaya davet ediyor.
